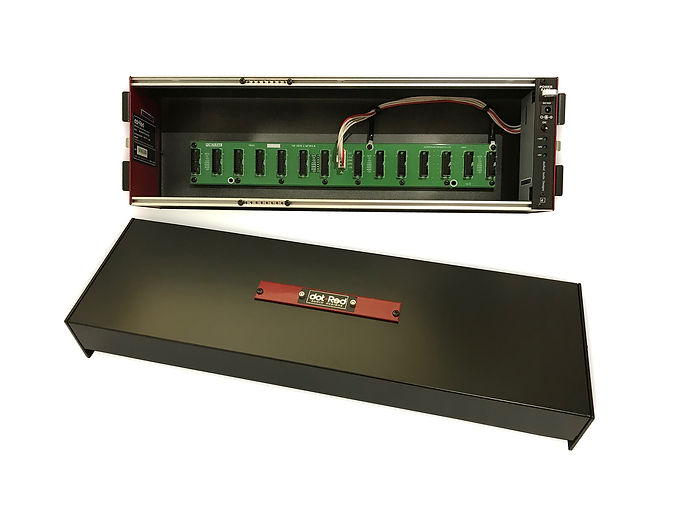

持ち運びも心配無用。

金属製の頑丈なカバーを取り付けるだけで、それまでのパッチングを移動先でも使えます。

WORKFRAME84にオプションとなっているMASK84を標準装備した"WORKFRAME84-M"は、WORKFRAMEシリーズの中核となるモデルです。

オプションのLINK84と、もう1台のWORKFRAME84-Mがあれば、WORKFRAME168へと拡張できます。

Dies ist ein Kit, mit dem Sie zwei Einheiten verbinden können.

Installieren und verwenden Sie MASK84.

LINK84

金属製の精巧で堅牢なボディは、本来の音楽を愉しむことに集中していただけるよう、安心をもたらします。

Doepfer社などの奥行きが必要なモジュールも、ほぼカバー*1できる深さが有りつつも、コンパクトさを追求した

サイズは、実物を見て確かめてみてください。（*1.100％保証ではありません）

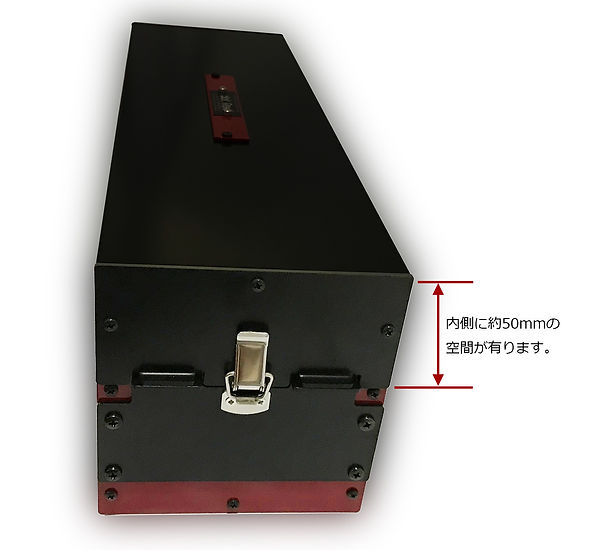

フロントカバーは約50mmの余裕が有り、パッチケーブルを挿したままで取り付けることが可能*2です。

（*2.100％保証ではありません）

さあ、持ち出しましょう！

電源アダプターや予備のパッチケーブル、ヘッドフォン等の小物と一緒に、お好きなボストンバッグに入れて。

弊社の商品は、経年劣化や万が一の故障・損壊に備え、サービスパーツを常時保有しています。

一部のパーツはオンラインショップや楽器店でも購入が可能です。

部分的に交換・修理することで、ランニングコストを抑え、末永くお使いいただけます。

オプション

LINK84（2台連結拡張キット）

NUTS'ｎBOLTS（補充・交換用　モジュール取付ねじ、四角ナット）

d-BOLT（つまみ型モジュール取付ねじ　8個入り）

d-BOLTx2（つまみ型モジュール取付ねじ　16個入り）

*オプション品はお客様自身で取り付けていただきます。

　同梱のオーナーズ・マニュアルの取り付け手順に従って、取り付けてください。

　（ねじ、および四角ナット等のオプション品には、オーナーズ・マニュアルは同梱されていません）

仕様

●本体

・外形寸法 (高さ × 幅 × 奥行き)：　132 x 453.6 x 145.6 mm　※カバー装着時

・重量 : 約 2.9 kg

・色：マット調ブラック (ボディ) ／ 335チェリーレッド＆グロスブラック (サイド)／グロスブラック (カバー)

●電源モジュール　※標準装備

・電源入力電圧： DC +15V

・最大出力電力： 30W

・最大出力電流： 1000mA (+12V) , 1000mA (-12V) , 500mA (+5V) 　*この仕様で動作・性能が保証されます。

●電源アダプター　※同梱品

・一次側入力電圧： AC100V - 240V, 50 / 60 Hz

・二次側出力電圧： DC +15V (+/-5%)

・二次側出力電流： DC 3.34A 　*POWERBASEの最大出力仕様を満たすためには、2.5A以上が必要です。

・DC プラグ寸法：外径 φ 5.5 mm | 内径φ 2.1 mm

・DC プラグ極性：センタープラス（＋）

*POWERBASEに弊社から供給するACアダプター以外の物を使って電源を供給する場合は、上記の仕様を満たすことを確認してください。

　ただし、弊社から供給するACアダプター以外の物を使って生じた不具合や故障等は、保証の範囲外となります。

付属品

・電源アダプター

・ACコード

・3ピン→2ピン変換ACプラグアダプター

・モジュール取付ねじ　20個（内4個は四角ナットの仮固定のために本体に取り付けられています）

・四角ナット　20個（本体のレールに装填されています）

・オーナーズマニュアル
